 建築図面を作成するためのコマンドを豊富に揃えています。通り芯の作成、ドアや窓などの建具の作成、建具記号の配置と集計、建具表の作成などが簡単に行えます。 |
| 残材使い回しまで考慮した矩形部材割付 |
 タイルなどの矩形部材の割付を、残材使い回しや使用枚数の確認を行いながら作図できます。照明器具などの開口部の位置を考慮した、無駄の少ない割付を簡単に行うことができます。
|
 確認申請などに必要な求積図、求積表が簡単に作成できます。領域を自動的に矩形や三角形に分解し、寸法線、計算式と共に作表します。 |

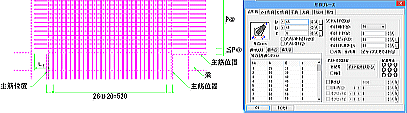

RC造の柱、梁断面や架構配筋の作図が簡単に行えます。そのほかにも鋼材形状や継手、ブレースといったRC/S造の構造図を作成するための専用コマンドを豊富にそろえています。ピッチ割りの寸法線も作図できます。
 |
| 設備用専用コマンド |

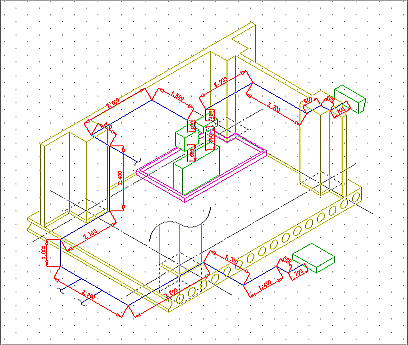

設備図専用機能として衛生設備や電気設備の配線、配管記号を作図します。線分やポリラインを中抜きする必要がありません。アイソメグリッドとパーツデータを使って、設備配管のアイソメ図も簡単に作図できます。
 |
|
|

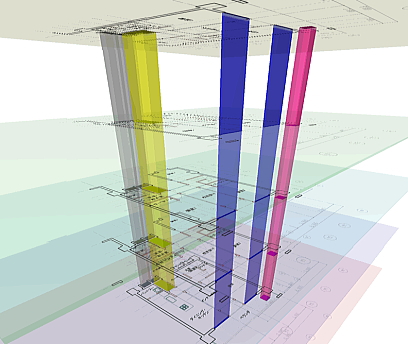

複数の図面を重ね合わせて表示し、同じ位置にある図形や文字を一括で処理する「串刺し編集機能」があります。複数階で同一の修正をするときに、繰り返し作業によるミスを防止します。重ね合わせ位置の自動判定機能や、JWW/DWGデータも同時に編集できます。 |
| 面積や個数の集計 |
| ブロックに名前や単価、性能などの情報を自由に付与できる、ラベル図形を作成できます。設定したラベル図形を集計することで、図面に描かれた備品の性能が一目で把握できます。 |
| シンプルな操作のモデリング(DRA-CAD13のみの機能) |
| 2次元の平面図を下図にすることも、1から立体を作成することも可能です。立方体や多角錐、床や梁、屋根などの建築物の部位を作成するコマンドを搭載しています。ブーリアン演算を用いた複雑な形状の作成、壁面への穴あけなども簡単に行えます。 |
| 住宅の3次元モデルを簡単作成(DRA-CAD13のみの機能) |
 平面図で部屋の形状を描くと自動的に壁や屋根が作成される簡単モデリング機能を標準装備しています。建具や家具、衛生機器のパーツも充実しています。 |
| 3次元のドアや窓、屋根のモデリング(DRA-CAD13のみの機能) |
 ドアや窓、屋根を、寸法や形状を指定して簡単に作成できます。複雑なモデリング作業を減らし、3次元での作業をより早く進められます。
※32 ビット版でのみ使用できます。 |
|
