国土交通大臣認定工法（建築） 認定番号 TACP-0001
財団法人 土木研究センター 建築技術審査証明書取得 建技審証第0104号
|
|
つばさ杭はＪＦＥスチールと丸五基礎工業㈱を始めとする杭施工会社10社によって共同開発された先端翼付き回転貫入鋼管杭です。近年、建設工事において、環境対策・耐震性等が課題としてクローズアップされています。
基礎杭に対して、これらの課題を解決すべく開発された杭です。
このたびＪＦＥスチールでは、建築基礎用鋼管杭として国内初の570N/㎜2級と従来品に比べ飛躍的に強度を向上させた高強度鋼管杭(JFE-HT570P)を開発いたしました。
従来の鋼管杭と同様の設計及び施工が可能であり、高強度化の実現により杭の板厚を削減することができより
合理的・経済的な設計が可能となりました。
|
 |
|
■概要
「つばさ杭」は鋼管の先端に2枚の半円形鋼板から構成される先端翼を取り付けた鋼管杭であり、杭体に回転力を与えることにより地盤に回転貫入され、支持層に確実に根入れ致します。この先端翼が大きな先端支持力を得る役割を果たし、耐震性能が優れた鋼管杭に、低振動、低騒音、無排土施工による環境対策が加わった理想的な基礎杭です。国交省大臣の認定および（財）土木研究センターの技術審査証明を取得しています。
≪適応範囲≫
Ⅰ.適用支持地盤
砂質地盤（礫質地盤を含む）。その他の地盤についてはご相談下さい。
Ⅱ.施工深さ
最大60ｍ
Ⅲ.杭長
鋼管径の130倍以内。拡頭タイプの場合、一般部径の130倍以内。 |
|
■特徴
1.先端翼を利用した回転貫入のため無排土施工が可能です。そのため、残土処理が不要になります。
2.広い先端翼の面積を利用して大きな鉛直支持力が得られ、杭本数や杭寸法の低減が期待できます。
3.セメントミルクを使用しないため、産業廃棄物の発生や地下水の汚染がありません。また、地下水(被圧水、流速)の
影響を受けません。
4.回転貫入による低騒音・低振動工法であるため、市街地でも施工可能です。
5.回転トルク・貫入量を計測しているため、支持層への根入れ確認が容易であり、確実な打ち止め管理が可能です。
6.拡頭つばさ杭を摘要することにより大きな水平抵抗力が得られ、軟弱地盤や液状化地盤への対応が可能になります。 |
|
■施工順序
つばさ杭(小口径)
つばさ杭(大口径)
|
|

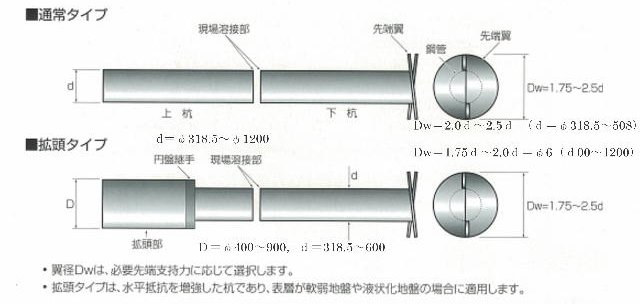

■杭の構造
|
|

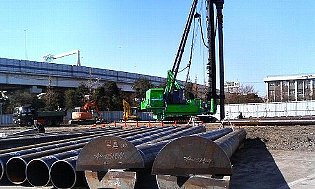

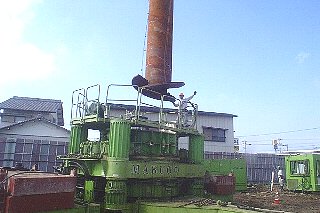

■現場状況
現場状況 |
|

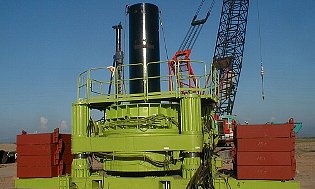

全周回転機 |
