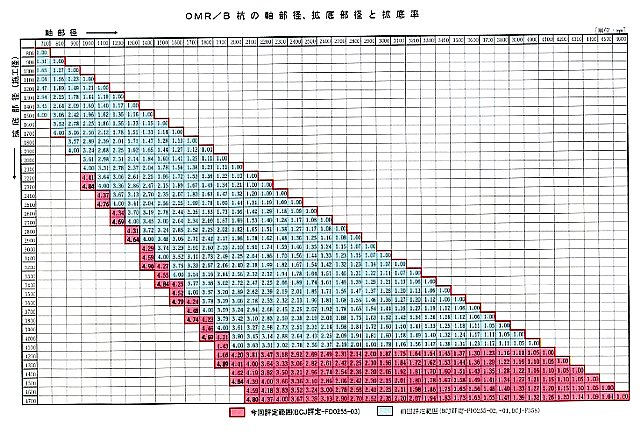

2.拡底杭(ＯＭＲ/Ｂ二倍拡底杭)工法 　※更なる杭底部径の拡大　2.2倍拡底杭(OMR/B工法)開発 財団法人　日本建築センターより評定 番号BCJ評定-FD0255-01　番号BCJ評定-FD0255-02 　近年、技術の高度化と共に場所打ち杭の活躍の場も多様化し、基礎業界にも変化が求められています。丸五基礎工業�鰍ﾍ、ＯＭＲ/Ｂ工法をさらに進化させた『２倍拡底杭工法』を、2006年6月および2007年12月日本建築センターから評定を取得しました。先人達が育んだこの工法を未来の社会に生かすために、長年の間改良を加えてまいりました。共同開発した(株)奥村組と連携して取り組んできた独自の拡底システムと、更に今まで積み上げてきた豊富な実績をもとに、環境にやさしい 時代を先取りした工法を目指します。 　２倍拡底杭こそ環境を先取りした工法です。 ■概要 ２倍拡底杭(OMR/B)工法は、よりコンパクトな施工を可能にしただけでなく、設備の簡便、低騒音・低振動などの利点を兼ね備えております。 ■特徴 1.掘削土量・コンクリート量を今までの拡底杭よりさらに3/4程度に減少できます。(当社比) 2.拡底率を2.89倍 ⇒ 4.0倍まで引き上げました(当社比)ので、同じ軸部径に対して4〜6割大きな支持力が得られます。 3.使用するコンクリートの設計基準強度(Fc)を32 N/mm2⇒42 N/mm2 まで拡大しました。 4.狭隘地でも施工が可能です。 ■施工順序 ■運用杭径域と拡底率 表の拡大

■2.2倍拡底杭(OMR/B工法)<2010.9追加更新>

番号BCJ評定-FD0255-03

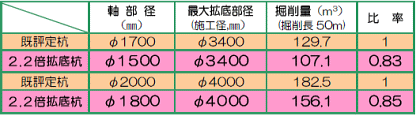

建築物の高層化に伴って、杭に要求される支持力が増大し、場所打ちコンクリート杭は　大径で長尺となる傾向にあります。 ●2.2倍拡底杭工法は、拡底部径を軸部径の2.2倍(最大拡底率4.9)まで拡幅でき 　ます。 ●設計基準強度も最大45N／mm2(品質保証強度△F＝0)まで採用する事ができま 　す。 ■適用範囲の拡大 ■特徴 ●大きな支持力 　拡底部径が大きくなったことにより、大きな支持力が得られ、経済的な設計が 　可能です。 ●大きなコンクリート強度 　同じ軸部径でもコンクリート強度を上げることで、大きな杭耐力が得られま 　す。 ●掘削量及びコンクリート量の削減 　軸部径のスリム化による建設発生土及びコンクリートiの抑制を実現し、コスト 　縮減と環境負荷低減を実現します。
表の拡大
