第14回 JIA関東甲信越支部 大学院修士設計展 2016

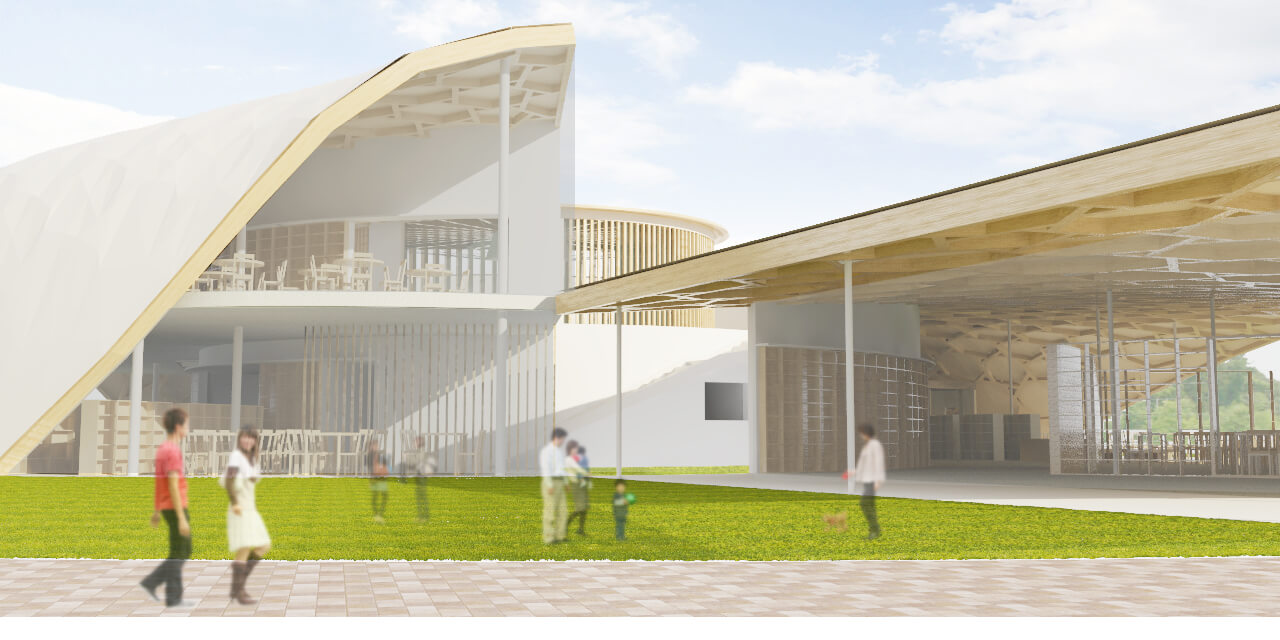

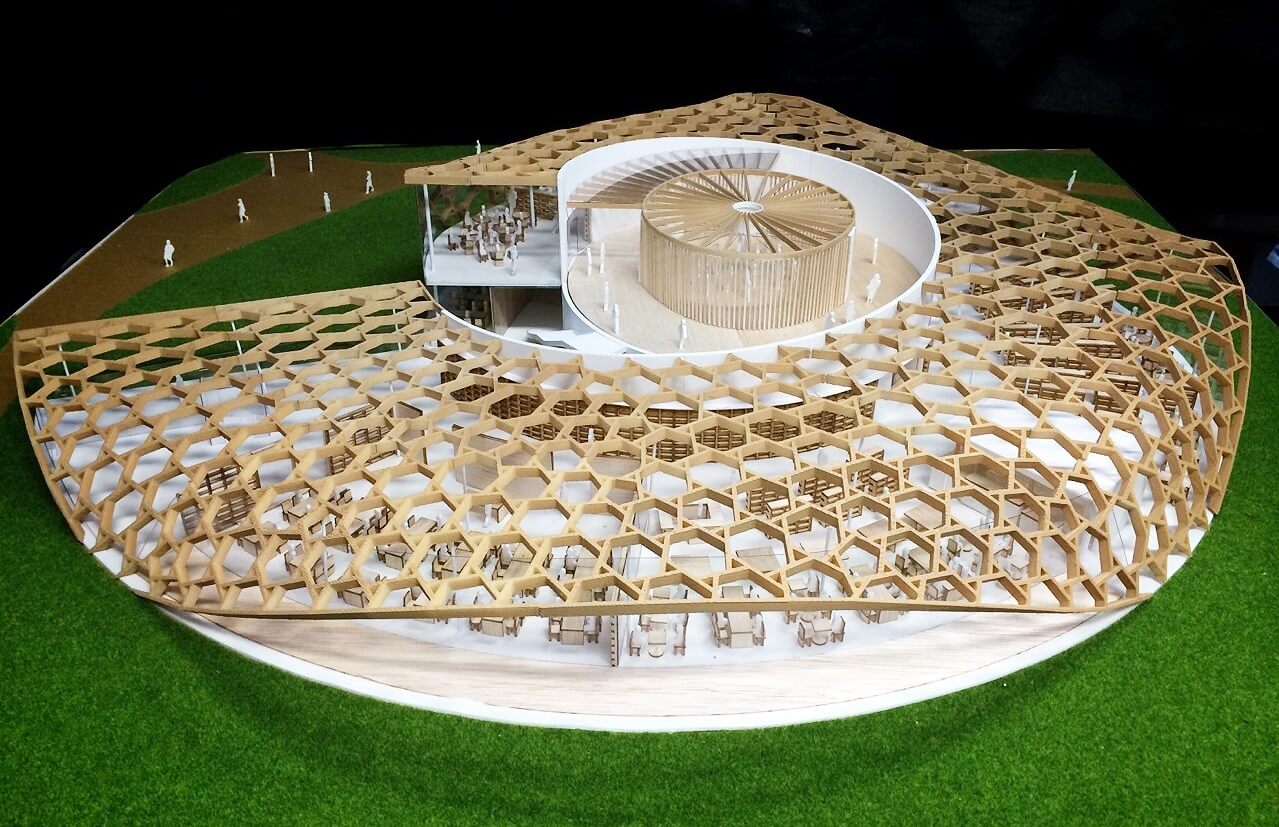

シプロカルフレームは1 カ所の節点に部材が集中することを避け、部材同士が互いに他の部材を支持し合う構造形式である。短い部材の組み合わせで大きな曲面を構成できる特徴を持ち、12 世紀始めから木造架構に用いられてきた。近年では、アルゴリズミック・デザインという設計手法を用いることにより、複雑に組まれたレシプロカルフレームが正確に設計されるようになった。本設計では、自由曲面で与えられた屋根面に対してアルゴリズムを用い、3 次元的なレシプロカルフレームを構造体とした地域図書館の設計を試みた。自由曲面に対して3次元的なレシプロカルフレームを構成するにあたり、多角形グリッドで分割された自由曲面からレシプロカルフレームを構築し、アルゴリズムに物理エンジンを用いることによって3次元的でありながらも直線材で構成することを可能とした。予備解析として三角形・四角形・六角形グリッドから得られたレシプロカルフレームの構造解析を行ない、その中で最も剛性の高いパターンを本設計に採用した。敷地は長野県佐久地域とし、佐久の人工林の8割を占めるカラマツを屋根面のレシプロカルフレームに採用することで、木のぬくもりに覆われた温かな図書空間を計画した。
